热门厂商告诉你钎焊板式换热器的分类

2020-07-21 17:19:03 3226

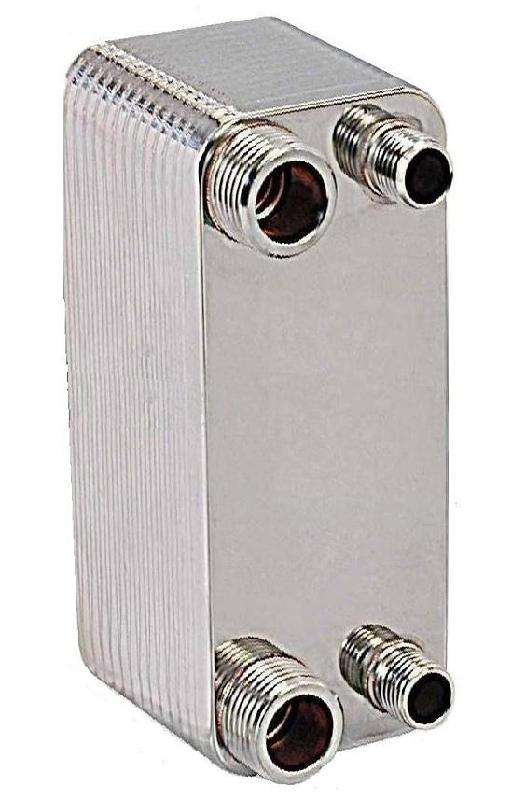

钎焊板式热交换器,其传热表面为板式热交换器。该换热器结构紧凑,单位体积换热面积大。

热门厂商告诉你钎焊板式换热器的分类

主要类型有:

(1)螺旋板式换热器是由两片平行且有一定距离的金属板组成。冷热流体分别在金属板两侧的螺旋通道内流动。这种换热器的换热系数高(比管壳式换热器高约1~4倍),平均温差大(因为冷热流体可以完全逆流流动),流动阻力小,不易规模化;但是维护是困难的。使用压力不得超过2MPa。

板式换热器由一定形状的波纹板和密封垫片组成,由机架组装而成。冷热流体分别通过波纹板两侧的流道,通过波纹板传递热量。波纹板一般由不锈钢、铝、钛、钼等薄板制成,厚度0.5~3mm。板式换热器的优点是传热系数高(约为壳管式换热器的2~4倍),便于拆卸和清洗,传热面积可通过增加或减少板的数量来调节。工作压力通常不超过2MPa,工作温度不超过250℃。

板翅式换热器是由热交换板束封闭在具有冷热流体进出口的集热箱中组成。板束由平板和波纹翅片相互叠加和钎焊而成。冷热流体通过板的两侧进行换热,翅片增大了换热面积,促进了流体湍流度,对设备有增强作用。板翅式换热器结构紧凑(换热面积可达4400m2/m3),传热效果好,工作压力可达15MPa。但由于其制造工艺复杂、流道小、内漏修复困难,仅限于空气分离用热交换器等非腐蚀性流体的清洗。
